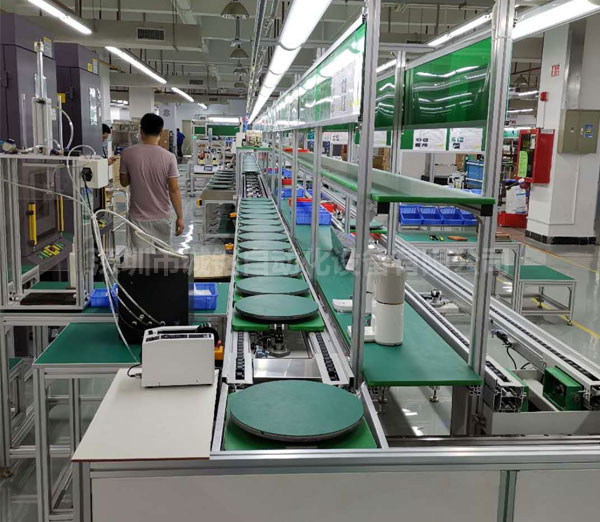

倍速鏈流水線作為常見的工業輸送系統之一，廣泛應用于電子、電器、家居裝配等領域，其結構設計與規格配置直接關系到整個產線運行效率與維護便捷性。標準規格方面，主要從鏈條、導軌、工裝板、線體寬度、承重能力及驅動系統等多個維度進行劃分。

鏈條部分常見規格為25.4mm、38.1mm節距的倍速鏈條，材質多采用高強度鋼材或耐磨塑料鏈塊，適用于不同載荷要求。導軌通常采用鋁型材內嵌高分子耐磨條，寬度以40mm、60mm、80mm為主，便于模組化連接與拆卸。

工裝板尺寸根據產品類型進行定制，但常規標準寬度范圍多在300mm至500mm之間，長度則根據工藝節拍設計調整。工裝板材質一般為防靜電樹脂板、金屬板或PVC復合板，便于承載不同重量工件。

驅動系統采用變頻電機配合鏈輪結構進行傳動，線體速度可調范圍在5~15米/分鐘，適應不同裝配節拍需求。部分型號配置張緊滑軌系統，保證鏈條穩定運行同時延長使用壽命。

控制系統以PLC為主，配合光電感應、計數模塊等，實現啟動、停止、節拍控制等功能。線體寬度、工裝板間距、轉彎半徑等標準參數均可根據實際產品形狀及裝配空間做模塊化定制。

倍速鏈流水線的標準化不僅有助于快速部署與維護，也便于后期拓展功能工位或自動化模組，提升系統柔性。
